一，產品簡介：
“美樂視” 十六路插拔式高清數字編碼調制一體機是一款專為酒店數字閉路電視前端系統而設計的產品。集成了16個頻道的編碼調制模塊、16路混合器、前置放大器等功能，用戶無需太多的專業知識就能正常使用。解決了模擬電視信號的雪花、條紋干擾、圖像不清晰、安裝調試困難的問題。是真正傳統模擬調制器的完美升級版產品。

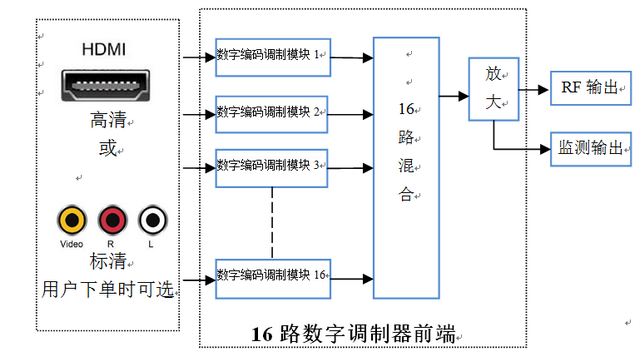

二，產品功能圖：
三，產品特點及優勢：

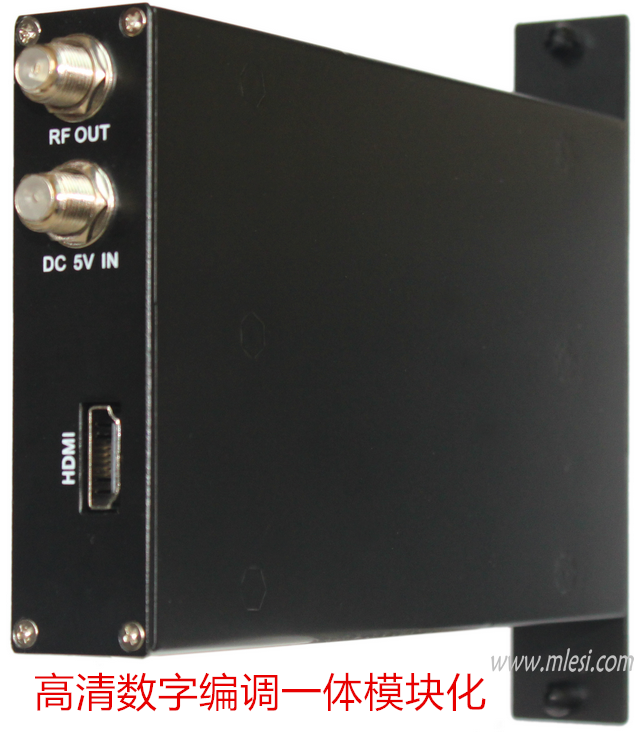

l 由16個獨立3U捷變式數字編碼調制模塊加機架組成，便捷式拔插、方便更換模塊。
l 內部帶有16路混合及模塊放大，省去安裝及調試成本。
l HDMI高清接口或AV接口視頻信號輸入用戶下單時可選。
l 標準19英寸4U機架式結構。
四，主要性能參數：（見下表）
DVB-T數字編碼調制模塊（HDMI高清視頻輸入） | 視頻 | 編碼標準 | H.264 |
輸入接口 | HDMI 1.4 | ||
分辨率 | 最高支持1920*1080_60P | ||
比特率 | 0.5-19.5Mbps | ||
音頻 | 編碼標準 | MPEG1 Layer II | |
輸入接口 | HDMI 1.4 | ||
采樣率 | 48KHz | ||
比特率 | 384kbps | ||
DVB-T調制參數 | 調制標準 | DVB-T COFDM | |
帶寬 | 6或7或8MHz | ||
調制星座 | 64QAM | ||
碼率 | 7/8 | ||
保護間隔 | 1/32 | ||
傳輸模式 | 8K | ||
MER | ≥40dB | ||
RF頻率范圍 | 300-999MHz步進0.1MHz | ||
RF輸出電平 | ≥95dBuV | ||
電源 | 5V/ | ||
DVB-T數字編碼調制模塊 （AV視頻輸入） | 視頻 | 編碼標準 | H.264 |
輸入接口 | CVBS RCA座 | ||
輸入電平 | 0.6 ~ 1.5Vp-p | ||
視頻輸入阻抗 | 75W | ||
視頻輸入反射 | 30dB min | ||
音頻 | 編碼標準 | MPEG1 Layer II | |
輸入接口 | AUDIO RCA座 | ||
輸入電平 | -10 ~ 10 dBm | ||
輸入阻抗 | 10KW min | ||
DVB-T調制參數 | 調制標準 | DVB-T COFDM | |
帶寬 | 6或7或8MHz | ||
調制星座 | 64QAM | ||
碼率 | 7/8 | ||
保護間隔 | 1/32 | ||
傳輸模式 | 8K | ||
MER | ≥40dB | ||
RF頻率范圍 | 300-999MHz步進0.1MHz | ||
RF輸出電平 | ≥95dBuV | ||
電源 | 5V/ | ||

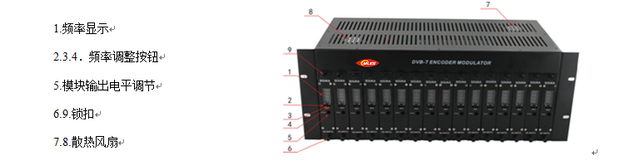

五，前面板簡介：

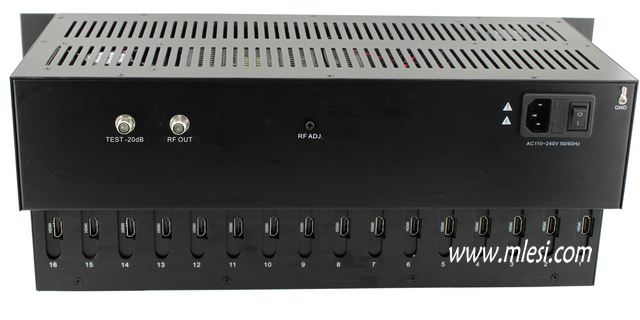

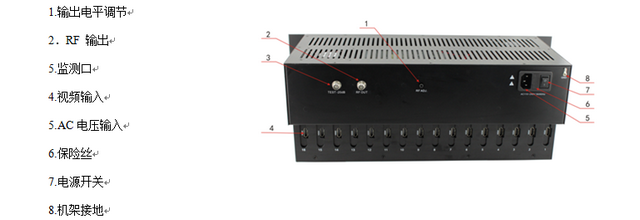

六，后面板簡介：
產品推薦說明：十六路插拔式高清數字編碼調制一體機是一款專為酒店數字閉路電視前端系統而設計的產品。集成了16個頻道的編碼調制模塊、16路混合器、前置放大器等功能，用戶無需太多的專業知識就能正常使用。解決了模擬調制器的雪花、條紋干擾、圖像不清晰、安裝調試困難的問題。是真正傳統模擬調制器的完美升級版產品。數字電視進入酒店賓館普及時代已經到來，模擬前端設備即將淘汰，下一個數字產品造富機會您會抓住嗎？有興趣可以來電18688658150田工，或加我微信337288971 免費提供工程方案設計！
